Электричество на халяву. Дистанционные остановка и обратный ход счетчика.



Описание хака с позиций теории - как это возможно?



Типовой всероссийский счетчик имеет четыре клеммы: 1 - 2 - 3 - 4. Между клеммами 1 - 2 включена токовая обмотка, имеющая малое сопротивление и состоящая из нескольких витков толстого медного провода. Клеммы 3 - 4 внутри просто замкнуты между собой. Между кл. 1 и кл. 3(4) включена обмотка напряжения с большим сопротивлением и большим количеством витков тонкого провода. Обмотки питают магнитопроводы, поле которых приводит во вращение диск измерительного механизма. Учет мощности происходит путем перемножения мгновенных значений тока и напряжения, действующих на обмотках. При этом важно также их мгновенное взаимное направление. Если в одной из обмоток изменить его на обратное, направление вращения диска тоже изменится. Так что нашей задачей является прекращение тока в токовой обмотке или изменение его направления относительно обмотки напряжения.

Остановки тока можно добиться, применив обходной путь его прохождения, а изменения направления - пропусканием через токовую обмотку обратного тока, используя этот путь. Этот путь - использование заземляющей проводки или батарей центрального отопления, так или иначе соединенных с нулем. Если в вашей квартире есть розетка с заземлением (евро или технологическая), что характерно для домов постройки с 1979 г, то мы прямо имеем этот третий провод как обходной путь. Если же заземляющий провод не предусмотрен, его с успехом может заменить батарея парового отопления. К несчастью, такой путь недоступен при стандартном включении счетчика, когда на кл. 1, с которой соединяется обмотка тока, подается фаза, а на кл. 3 - ноль (выход - клеммы 2 и 4). Однако, изменив этот порядок на обратный, фаза на кл. 3, а ноль на кл. 1, мы получаем в наше распоряжение оба вывода токовой обмотки. Ноль приходит к нам с батареи или с заземляющего провода, он же в щитке соединен с кл. 1 счетчика, а его кл. 2 - приходит прямо в розетки в виде обычного нуля.

То есть теперь токовая обмотка счетчика у нас между нулем и заземлением. Делаем с ней что хотим - замыкаем, и счетчик стоит, подаем обратный ток - пошел назад. Полной остановки при замыкании все же добиться не удается - учтите сопротивление проводов (по сравнению с сопротивлением токовой обмотки), но это даже лучше - не так заметно. Однако если сопротивление проводки слишком большое, то эффекта даже может и не быть. Тогда просто питайте электроприборы от фазы и заземления, вообще в обход счетчика.



Стоп машина! - Практика.



ВНИМАНИЕ !!! Работа в действующих электроустановках

под напряжением 380в. чрезвычайно ОПАСНА ДЛЯ ЖИЗНИ!



В парадном на щитке найдите соответствующий вашему девайс:

У вас другие типы девайсов? Придется открывать клеммную крышку счетчика. На счастье, они почти нигде не опечатаны, и на это никто не обращает внимания (в отличие от корпуса самого счетчика), и вы можете без сомнений срывать пломбу. Пломба, установленная на крышке, сделана из полиэтилена, имеет непрочную конструкцию и легко подвергается снятию/установке многократно и без видимых признаков этого. Запомните, в каком порядке проволока проходит винт, проушину и пломбу. Раскрутите свитые концы проволоки и сильным рывком руками сдерните пломбу. Иглой проколите каналы для пропускания проволоки. Закончив работы и установив крышку, пропустите контровку через винт и проушину и заведите в пломбу, На противоположной стороне проволку закрутите. Слегка сплющите пломбу пассатижами, подложив под губки гладкие кусочки металла - это сохранит оттиск. Готово.

Найдите девайс, отключающий вашу квартиру. Если это затруднительно, включите в квартире магнитофон и выключайте девайсы по очереди. Тишина - сигнал того, что вы нашли ваш девайс.

Таким же образом найдите ваши автоматы (2 или 3 шт., если дом с электроплитами).

Выключите ваш девайс. Фазоуказателем найдите подводящую сторону. Второй вид девайса для этого откройте. Осторожно! Его части легко выпадают под действием пружинки, если сместить ось рычажка. Первый девайс имеет опасность замыкания между клеммой и верхней железной крышкой. Держите щуп фазоуказателя под углом.

Провода со стороны, противоположной подводящей, которые в данный момент обесточены (проверить!) меняем местами.

Рядом с вашими автоматами или над ними расположена нулевая колодка. Провода, идущие в вашу квартиру, ( лапша), одним концом подключены сверху на ваши автоматы, а другим на эту колодку. Она имеет перемычку, а снизу к ней подходит провод. Автоматы снизу также имеют перемычку и провод. Поменяйте эти провода местами. Для этого вам понадобятся пассатижи, кусачки, острый нож и круглогубцы для выполнения кольца на конце провода. Кольцо надо закрутить по диаметру винта в направлении часовой стрелки (чтобы при заворачивании винта оно стремилось затянуться, а не разжаться).

Замаркируйте подходящие к счетчику провода 1 - 2 - 3 - 4. Отверните винты клемм ровно настолько, чтобы провода освободились (больше не выкручивать, они могут выпасть). Закрепите провода в порядке 3 - 4 - 1 - 2.

Все, включайте. Соединив теперь ноль в розетке с заземлением в ней же или с батареей, вы здорово приостановите свой счетчик. Для этого можно сделать специальную вилку с перемычкой между нулем и заземлением или проводком с зажимом типа "крокодил" для подключения на батарею. При этом примите все меры к тому, чтобы не воткнуть вилку наоборот - пометьте или лучше, отломите один штырь, а фазную дырку в розетке заглушите. Технологическая розетка (имеется на кухнях домов с 1979 г. постройки, с треугольным расположением плоских штырей) гораздо удобнее, так как она изначально предотвращает неправильное включение.



Полный назад!



Проделав описанное, мы готовы пустить счетчик назад и выставить счет энергопоставщику :-) Вам понадобится трансформатор мощностью 150...200 Ватт с напряжением на вторичной обмотке 3...15 Вольт, регулируемым ступенчато или плавно при токе до 10А. Идеально подходит для этого обычный ЛАТР, который есть даже в школьном кабинете физики в в любой лаборатории. Из готовых может подойти тр-р от старого лампового телевизора или радиоприемника с двумя мощными обмотками по 6.3 Вольта, и обмоткой в 1 Вольт. Соединяя их так и сяк, получим набор разных напряжений. Можно на базе такого трансформатора намотать и самодельный, спустив все лишние анодные обмотки, а силовые намотать с отводом через каждый 1 Вольт и подсоединить к переключателю.

Подключение трансформатора в розетку производится по такой схеме:





Регулировкой выходного напряжения выставляем ток в цепи, больший потребляемого квартирой. Хоп! И счетчик крутится назад. Примерно равный ток останавливает его, а недобор позволяет тихо-о-онечко ползти. В случае евро или технологической розетки девайс просто втыкается в нее. Его можно оформить в виде отдельной коробки со шнуром с вилкой или даже встроить в энерго-прожорливое устройство типа электроплиты или камина и даже совместить регуляторы его мощности с переключателем обмоток.



РАО ЕЭС России сосет!



С юридической точки зрения такое подключение абсолютно законно, ведь вы можете втыкать в ваши розетки все, что вам угодно, а то, что именно вы провели некоторую доработку электрощитка в парадном, еще надо доказать (кстати, растяпы-строители иногда сами неправильно соединяют проводку, буквально вам помогая). Так что это проблема энергопоставщика иметь такие бестолковые счетчики! :))))))))))))



Как устроен счётчик электроэнергии и как его обманывают.



Счётчик электроэнергии с точки зрения электротехники представляет из себя 2 катушки индуктивности. В электропроводку он включается так, что одна катушка подключается последовательно нагрузке, она содержит несколько витков толстого провода и имеет очень низкое сопротивление. Через неё течёт такой же ток, как и через нагрузку, поэтому она называется катушкой тока. Вторая катушка в счетчике имеет содержит много витков и подключается параллельно нагрузке, ток через неё очень мал, а напряжение такое же как и на нагрузке. Её называют катушкой напряжения.

При таком включении магнитные поля, создаваемые этими катушками имеют сдвиг фаз на 90 градусов друг относительно друга. Эти катушки геометрически расположены в корпусе счётчика так, что их поля, воздействуя на диск счётчика, заставляют его вращаться. Скорость вращения диска прямо пропорциональна мощности в нагрузке. А направление вращения зависит от направления тока в катушках. Для ясности будем считать положительным такой сдвиг фаз, при котором диск крутится вперёд.

Самый простой способ обмана заключается в том, что одну из катушек отключают от проводки и включают её в противофазе ( т. е. меняют местами провода, идущие к ней). При этом сдвиг фаз становится отрицательным и диск вращается в противоположную сторону. Чем мощнее нагрузка, тем быстрее. Недостатки этого метода очевидны: во-первых такой обман практически невозможно замаскировать, ведь счётчик постоянно вращающийся назад обязательно вызовет нездоровый интерес если не у соседей, то у контролёров энергонадзора, если конечно он не установлен внутри квартиры. Во-вторых чтобы поменять местами провода на самом счётчике, нужно к ним подобраться, а это порой не возможно, ведь счётчик очень часто устанавливают внутри металлического ящика, крышка которого наглухо заварена.

Следующий способ - просто разорвать цепь, в которую включена катушка тока и пустить ток по другой цепи. При этом счётчик просто останавливается. Рассмотрим подробнее, как это делают.



Обычно катушка тока подключена к фазовому проводу.

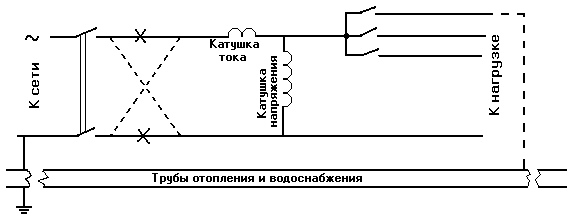

Гораздо удобнее создать дополнительную цепь параллельно нулевому проводу. Помните, что трубы систем отопления и водоснабжения соединены с нулевым проводом (заземлены). Любители бесплатного электричества меняют местами нулевой и фазовый провода, идущие к счётчику. Сделать это можно на рубильнике, который отключает всю проводку квартиры. Он включён перед счётчиком и всегда расположен в легкодоступном месте. Такая переделка практически не обнаруживается невооружённым глазом и не привлекает внимания. После этого создают дополнительную цепь: внутри квартиры нулевой провод проводки соединяют с трубой отопления. При этом практически ничего не происходит, счётчик как крутился вперёд, так и крутится, только может быть чуть медленнее, потому что сопротивление дополнительной цепи обычно на порядок больше цепи с катушкой тока. Чтобы остановить счётчик нужно разорвать старую цепь, например выключив автоматический предохранитель ("пробки").Теперь ток продолжает поступать в квартиру в обход катушки тока, и счётчик стоит на месте Проводка в квартире обычно разная для розеток, освещения и электроплиты. Выключать нужно тот предохранитель, который включён в проводку, в которой нулевой провод соединён с трубой. Соответственно нагрузка, подключённая к другим частям проводки по старому вызывает вращение счётчика. Это улучшает маскировку, ведь можно заземлить например только проводку электроплиты и пользоваться ей бесплатно, а лампочки, телевизор и другие приборы потребляют меньше электроэнергии, за них можно и заплатить.

И наконец о самом изощрённом способе обмана. Оказывается счётчик можно "отмотать" быстро и удобно, практически без вмешательства в проводку. Способ очень похож на предыдущий: тоже переключают катушку тока на нулевой провод, поменяв местами провода на рубильнике. Но нулевой провод в квартире соединяют с трубой через вторичную обмотку трансформатора. Нужно использовать сетевой трансформатор мощностью 150- 200Вт с напряжением во вторичной обмотке около 6 вольт. Вторичная обмотка должна быть из толстого провода, иначе она будет сильно греться ведь трансформатор работает в режиме короткого замыкания. Подходит сетевой трансформатор от лампового телевизора (используют накальную обмотку).

Первичную обмотку включают в сеть обычным образом, но фазировку трансформатора подбирают так, чтобы ток во вторичной обмотке был противофазен току через катушку тока и нагрузку. Это очень просто на практике: включают трансформатор как-нибудь, а если счётчик крутится вперёд, то выводы вторичной обмотки меняют местами. Ток в дополнительной цепи при таком включении будет гораздо больше тока через нагрузку и основную цепь, А суммарный ток в катушке тока окажется противофазным тому, который необходим для правильного вращения диска счётчика. На практике иногда необходимо подобрать количество витков вторичной обмотки, исходя из оптимального соотношения между скоростью "отмотки" и температурой трансформатора и соединительных проводов.

Этот метод очень удобен: любитель бесплатного электричества может например неделю пользоваться электроэнергией, не обращая внимания на её расход, затем поздним субботним вечером, когда соседи спят тихонько переключить провода перед счётчиком, включить у себя в квартире трансформатор в розетку, соединить провод от его вторичной обмотки с трубой отопления и лечь спать. На утро трансформатор выключают, а показания счётчика такие, как были в начале недели. А если провода на рубильнике вернуть на место, то не останется никаких доказательств наглого и бессовестного обмана государства. В заключение хочу напомнить, что даже не смотря на то, что занимаются подобными методами обмана обычно люди с некоторыми представлениями в электротехнике , даже среди них бывают случаи поражения электротоком в следствии неосторожности и пренебрежения правилами техники безопасности. Особенно важно отметить, что использование в качестве заземления труб отопления и водоснабжения при определённом стечении обстоятельств может привести к тому, что в нескольких соседних квартирах эти трубы окажутся под напряжением сети. Более безопасным в этом плане является использование провода заземления, который всегда есть в квартирах, оборудованных электроплитами.

Источники: журнал "Верстак" (Master A.Pixel(SLY FOX)), другие источники.
